4200mm Largeur du matériau rétractable Cantideck MLP4200 Utilisé sur le chantier de construction de grande hauteur
Des structures de soutien pour le pont
1 Les structures de soutien du pont de chargement doivent être suffisamment résistantes pour supporter les forces sur le plafond
et le plancher des structures depuis le pont de chargement.Le calcul de la résistance des structures de support doit être conforme au code de conception approuvé pour la structure de construction.
2 Les structures de soutien doivent être structurellement adéquates pour supporter les charges sur la plateforme, y compris aux points d'ancrage.Les charges imposées par la plate-forme de chargement sur la structure de support permanente doivent être examinées et "signées" par le concepteur structurel du bâtiment.
3Si la structure de support est constituée de dalles creuses, des plaques de roulement recommandées par le fabricant de dalles ou conçues par un ingénieur dûment qualifié doivent être utilisées.
4Les trous creusés dans les dalles pour l'ancrage doivent être situés aux endroits recommandés par le concepteur de la dalle ou, si cela n'est pas possible,à des endroits où un ingénieur dûment qualifié a déterminé que l'intégrité structurelle de la dalle ne sera pas affectée.
5La plate-forme de chargement rétractable ne doit pas être installée sur les structures de support en porte-à-faux telles que les balcons et le toit, etc.
Modèles
Les accessoires standard permettent une hauteur minimale de 2400 mm et une hauteur maximale de 3300 mm. Veuillez consulter votre concessionnaire pour d'autres exigences particulières.Nous pouvons concevoir des accessoires spéciaux selon vos exigencesEn outre, MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 peuvent également être fixés à la dalle de béton avec des boulons à travers les dalles en fonction des besoins réels.
Forces sur le bâtiment ou la structure
Dans l'état du site, le cadre H peut maintenir une distance E du bord de la dalle.
Pour trois distances différentes, les valeurs de la distance différente sont énumérées au tableau 2.La SWL correspondant à la SWL la distance différente E sont également peintes dans le faisceau H du cadre stationnaire.
Avant l'installation, assurez-vous que la dalle de béton et le plafond du bâtiment doivent avoir une résistance suffisante pour supporter les forces RA, RB, RC du pont de chargement.
Forces sur le bâtiment ou la structure
Le poids mort et la charge du pont de chargement s'appliquent au plafond et à la dalle de béton par le support
Les forces sur le plafond ou le plancher de la dalle du bâtiment peuvent être fournies.
Caractéristiques du pont
1Système simple de traction/poussée
2Longueur maximale à l'extérieur: 5,3 m
3- Capacité de charge maximale: 5 tonnes
4Largeur de la plateforme: 3,2 m.
5. Avec des accessoires réglables pour différentes hauteurs de plancher
6La conception compacte facilite le transport et l'installation
7Avec un système de verrouillage facile.

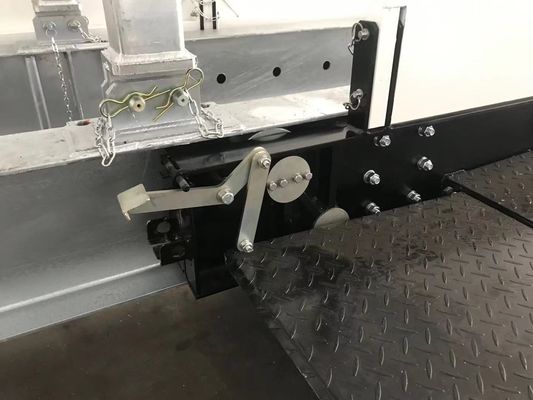

8Toutes les broches sont avec des chaînes pour les empêcher de tomber ou de perdre
Application du projet
LeCantiDeckest spécialement conçu pour faire face aux défis des chantiers de plusieurs étages.Nos ponts de chargement des grues permettent d'accéder aux outils et aux matériaux à différents niveaux des chantiers de construction à plusieurs étages en toute sécurité et en toute simplicité., tout en augmentant l'efficacité de travail des grues à tour.

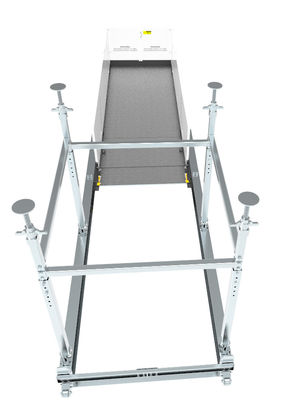

Hauteur des appuis
Les appuis standard permettent une hauteur minimale de 2400 mm et une hauteur maximale de 3300 mm.
Nous pouvons concevoir des accessoires spéciaux en fonction de vos besoins.MLP 4200 peut également être fixé à la dalle de béton avec des boulons à travers la dalle si le client a besoin.
Fonction
Le pont de chargement rétractable de la série MLP est un produit unique pour améliorer l'efficacité et la sécurité de la manutention des matériaux pour les secteurs de la construction à plusieurs étages et de la construction de grande hauteur.Il offre une méthode rentable de livraison de marchandises à différents
Lorsque les marchandises doivent être livrées à des niveaux de plancher particuliers,
tous les ponts installés au-dessus de ce niveau peuvent être rétractés, ce qui permet à la grue de fonctionner sans entrave.
