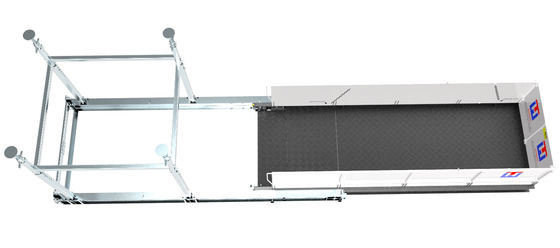

plate-forme matérielle escamotable ou pleine de grue de largeur de 4.2m MLP4200 pour le transport matériel au chantier de construction
Des modèles
Les accessoires standard permettent une hauteur minimale de 2400 mm et une hauteur maximale de 3300 mm. Veuillez consulter votre revendeur pour d'autres exigences particulières.Nous pouvons concevoir des accessoires spéciaux selon vos besoins.De plus, MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 peuvent également être fixés à la dalle de béton avec des boulons à travers les dalles en fonction des besoins réels.
Forces sur le bâtiment ou la structure
En condition de chantier, le cadre en « H » peut conserver une distance E du bord de la dalle.Les forces sur le bâtiment
pour trois distances différentes "E" sont répertoriés dans le tableau 2. Selon la distance différente "E", les différentes CMU maximales autorisées sont également répertoriées dans le tableau 2. Les CMU correspondant à CMU les différentes distances E sont également peintes dans le Poutre en H du châssis fixe.
Avant l'installation du, assurez-vous que la dalle de béton et le plafond du bâtiment doivent avoir une résistance suffisante pour supporter les forces RA, RB, RC du pont de chargement.
Structures de support pour le pont de chargement
1 Les structures de support du pont de chargement doivent avoir une résistance suffisante pour supporter les forces sur le plafond
et plancher des structures depuis le pont de chargement.Le calcul de la résistance des structures de support doit être conforme au code de conception approuvé pour la structure de construction.
2 Les structures de support doivent être structurellement adéquates pour supporter les charges sur la plate-forme, y compris aux points d'ancrage.Les charges imposées par la plate-forme de chargement sur la structure de support permanente doivent être examinées et « approuvées » par le concepteur structurel du bâtiment.
3. Si la structure portante est constituée de dalles creuses, il convient d'utiliser des plaques d'appui recommandées par le fabricant de dalles ou conçues par un ingénieur qualifié.
4. Les trous percés dans les dalles pour l'ancrage doivent se trouver aux emplacements recommandés par le concepteur de la dalle ou, si cela n'est pas possible, à des emplacements où un ingénieur dûment qualifié a déterminé que l'intégrité structurelle de la dalle ne sera pas affectée.
5. La plate-forme de chargement rétractable ne doit pas être installée sur les structures de support en porte-à-faux telles que les balcons et l'avant-toit, etc.
Forces sur le bâtiment ou la structure
Le poids mort et la charge du pont de chargement s'appliquent au plafond et à la dalle de béton par le support
les étais ou les boulons d'ancrage de fixation.Les efforts sur le plafond ou la dalle de plancher du bâtiment peuvent être fournis.
Caractéristiques du pont de chargement de la grue
1. Système de traction/poussée facile
2. Max.longueur hors-bord : 5,3 m
3. Max.capacité de charge : 5 tonnes
4. Largeur de la plate-forme : 3,2 m
5. Avec des accessoires réglables pour différentes hauteurs de sol
6. La conception compacte rend le transport et l'installation beaucoup plus faciles

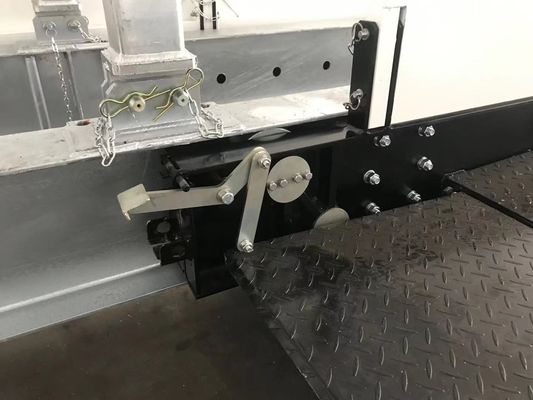

7. Avec système de verrouillage facile
8. Toutes les broches sont avec des chaînes pour les empêcher de tomber ou de perdre
Hauteur des accessoires de soutien
Les étais standards autorisent une hauteur minimum de 2400mm et une hauteur maximum de 3300mm.Consulter
votre revendeur pour d'autres exigences particulières.Nous pouvons concevoir des accessoires spéciaux selon vos besoins.De plus, MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 peuvent également être fixés à la dalle de béton avec des boulons à travers la dalle si le client en a besoin.
Fonction
Le pont de chargement rétractable de la série MLP est un produit unique pour améliorer l'efficacité et la sécurité de la manutention des matériaux pour les secteurs de la construction à plusieurs étages et de grande hauteur.Il offre une méthode rentable de livraison de marchandises à différents
niveaux d'un bâtiment lorsqu'il est utilisé avec une grue.Lorsque les marchandises doivent être livrées à un étage particulier,
tous les ponts installés au-dessus de ce niveau peuvent être rétractés, permettant à la grue de fonctionner sans entrave.
Application
LaPlate-forme de chargement de grueest spécialement conçu pour faire face aux défis des chantiers de construction à plusieurs étages.Nos plates-formes de chargement de grues permettent d'accéder facilement et en toute sécurité aux outils et aux matériaux à différents niveaux des chantiers de construction à plusieurs étages, tout en augmentant l'efficacité de travail des grues à tour.
