Ascenseur de construction de type inverse Q345B en acier 1000 kg

Treuil de chantier inversé SC100G / Treuil à crémaillère / Ascenseur intelligent pour tunnel

Caractéristiques techniques :

Le treuil de chantier de type inversé se compose de deux parties principales : le système de transmission de section de mât sur le côté gauche du mât et le treuil de chantier SC100G sur le côté droit du mât.

Le système de transmission est fixé sur les structures en acier, il supporte le poids total de la section de mât et maintient les sections de mât immobiles en l'air. Le système de treuil de chantier fonctionne comme un treuil standard pour le transport de matériaux et de passagers. Le système de treuil de chantier s'arrête de fonctionner lors de l'ajout de hauteur aux sections de mât et aucune entrée n'est autorisée dans le treuil de chantier. Après l'ajout de nouveaux mâts, le système de transmission envoie les sections de mât vers le bas verticalement.

1. Le système de treuil de chantier adopte un réducteur hélicoïdal conique de marque TW, de technologie italienne SICOMA, avec des performances fiables et une efficacité de transmission élevée.
2. Le système de transmission adopte un moteur et un réducteur SEW ainsi qu'un onduleur Schneider, avec un couple de freinage élevé et un démarrage/arrêt stable.
3. Le système de treuil de chantier transporte les ouvriers et les matériaux pendant le processus de creusement des tunnels.
4. Grâce au système de transmission, les sections de mât peuvent être étendues vers le bas par le haut.
5. Le treuil de chantier de type inversé convient à la construction de métros, de tunnels et de ponts-aqueducs, etc.

6. Les sections de mât sont ajoutées par le haut, et le système de transmission envoie les sections de mât du haut vers le bas.

Spécifications :

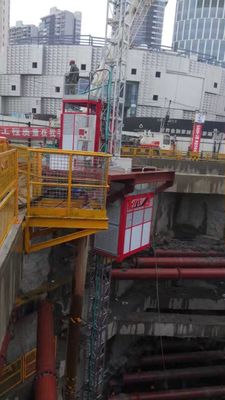

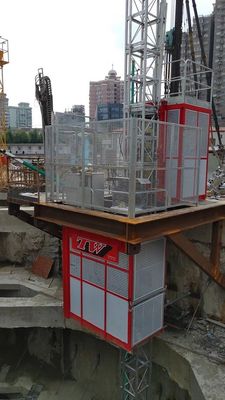

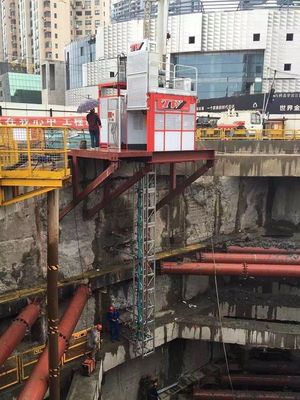

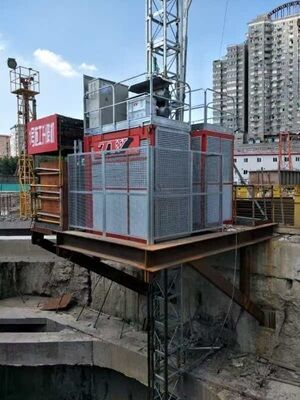

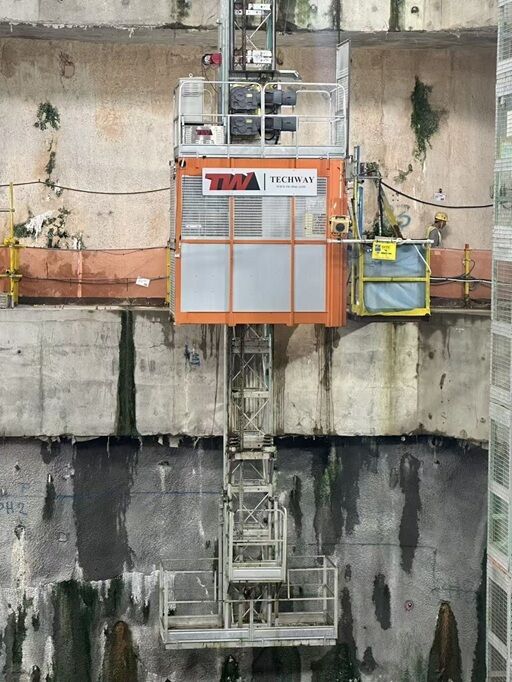

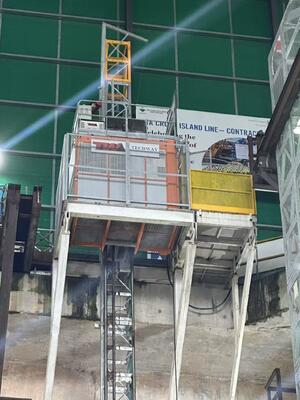

Exemple de cas :
